Projekt "Milling Madness"
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Sv: Projekt "Milling Madness"
Har fått en bra dag i verkstaden idag !
Nu är delarna till ytterändarna på X och Y axlarna mer eller mindre klara.
Det som återstår är att montera tandremskivorna som jag inte fått än.

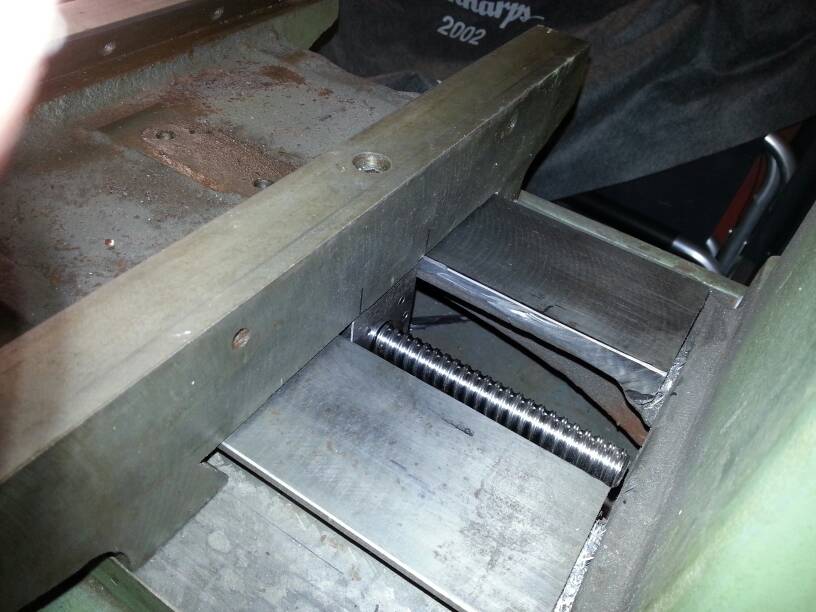

Har även kommit en bra bit på fästet till Y-axelns kulmutter.
Nu ska det centeras och skruvas fast i vinkelfästet.
Nu är delarna till ytterändarna på X och Y axlarna mer eller mindre klara.
Det som återstår är att montera tandremskivorna som jag inte fått än.
Har även kommit en bra bit på fästet till Y-axelns kulmutter.
Nu ska det centeras och skruvas fast i vinkelfästet.
-
- Posts: 2067
- Joined: 01 May 2010, 11:29
- Phone Number: 0768033556
- Location: Söder om Sthlm på vischan
Re: Projekt "Milling Madness"
Det tar sig! Skall du boxa vinkeljärnet där på ngt sätt? Tror det skulle vara en bra grej
// Per slipsåkare som ibland fuskar i offroadträsket.
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Sv: Projekt "Milling Madness"
Finns tyvärr inte utrymme för att boxa in den....däremot har den en god kontaktyta och ska limmas med lagerlim sen.wrep wrote:Det tar sig! Skall du boxa vinkeljärnet där på ngt sätt? Tror det skulle vara en bra grej
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Sv: Projekt "Milling Madness"
Bra dag !
Mycket tid har gått åt till mätande och funderande idag.....

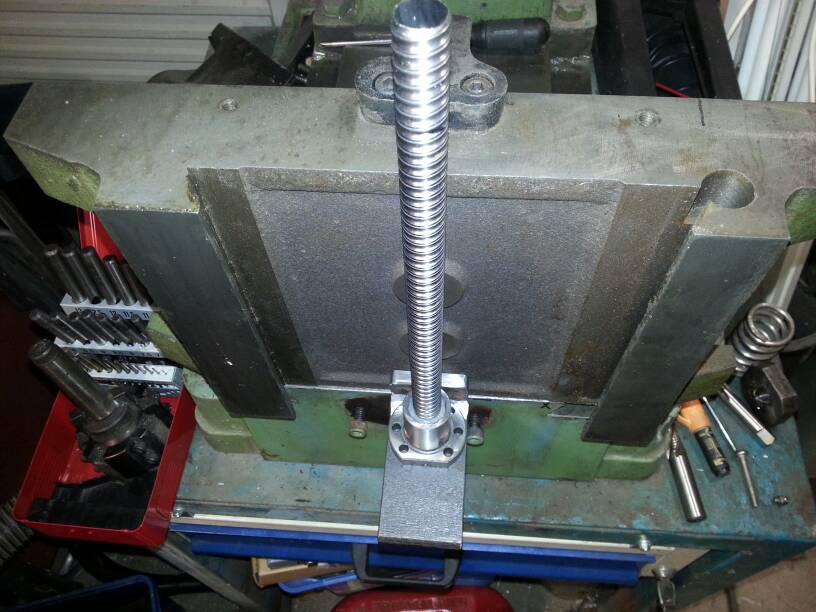

Nu skulle ju kulmuttern mätas in och monteras.
Visste ju var jag ville ha ut kulskruven nånstans, och för att kunna ha med mig det måttet när jag plockar bort sliden.

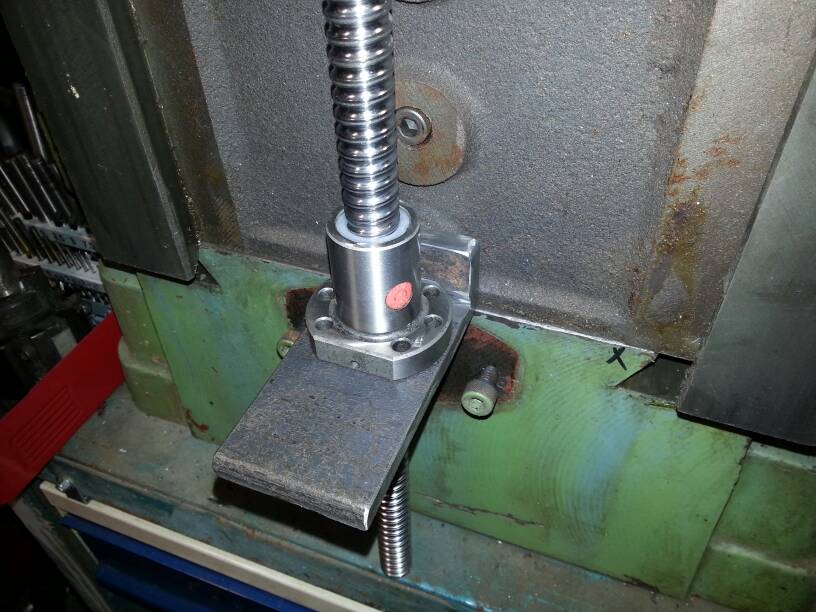

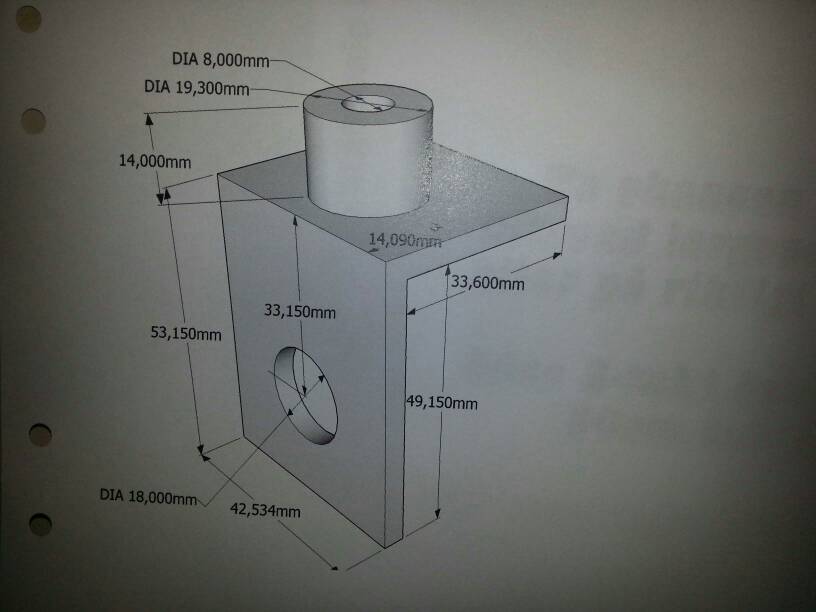

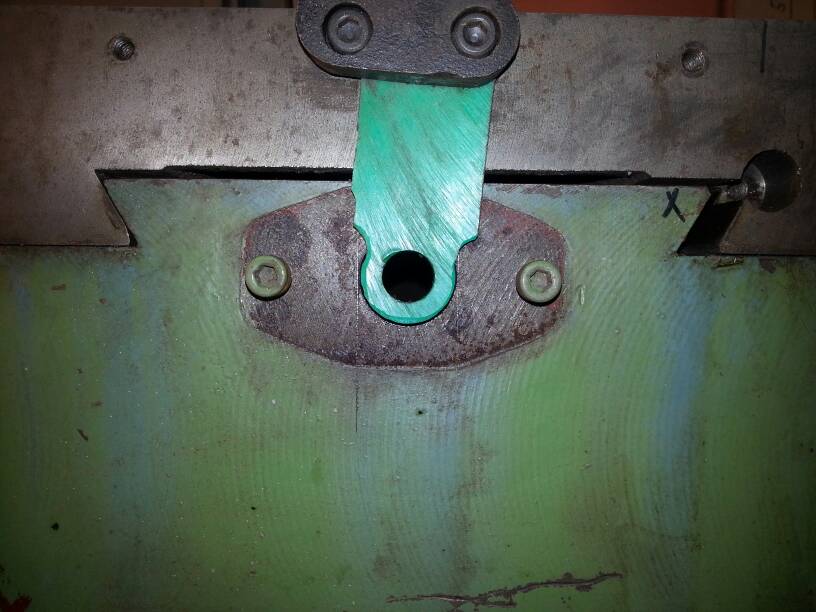

Tillverkade en platta med ett 16mm hål och en yttre radie på lite mindre än hålet i chassiet på fräsen. Denna platta klämdes fast i tvärsliden injusterad så gott det gick.
Mycket tid har gått åt till mätande och funderande idag.....
Nu skulle ju kulmuttern mätas in och monteras.
Visste ju var jag ville ha ut kulskruven nånstans, och för att kunna ha med mig det måttet när jag plockar bort sliden.
Tillverkade en platta med ett 16mm hål och en yttre radie på lite mindre än hålet i chassiet på fräsen. Denna platta klämdes fast i tvärsliden injusterad så gott det gick.
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Sv: Projekt "Milling Madness"
Nu hade jag målet klart.
Dags att börja mäta.
Detta moment visade sig utomordentligt besvärligt !
Mitt fina 10mm vinkeljärn visade sig inte vara 100% i vinkel !
Det fick bli manuell hantering av den tills den var riktig.
Löjligt mycket jobb för nåt som hade tagit 3min i fräsen... ^^

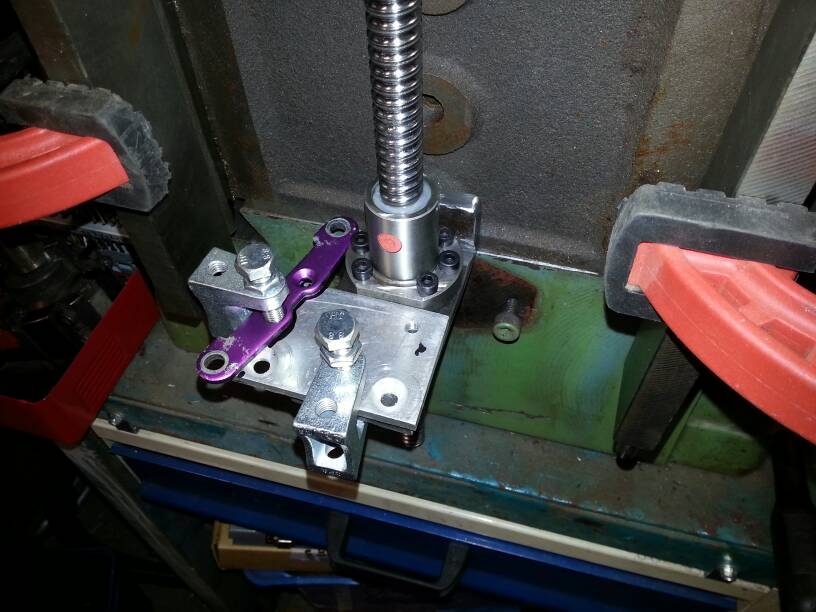

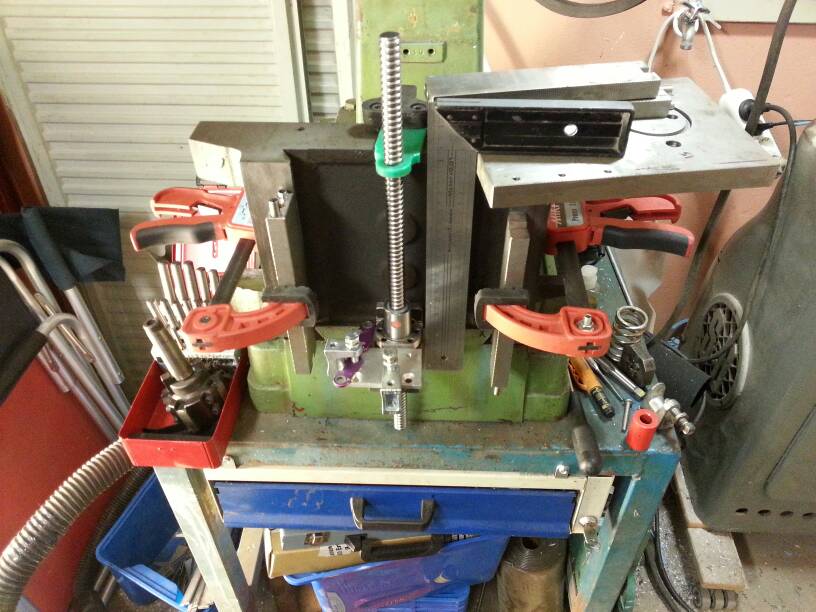

Riggade lite aluminiumbitar för att kunna justera den i en ledd i taget.
När jag hade fått ut måttet på var muttern skulle sitta, skulle de 6st M5 hålen borras och gängas.
Återigen ett rent förjävligt besvärligt moment, men det funkade bra med lite tålamod....
Dags att börja mäta.
Detta moment visade sig utomordentligt besvärligt !
Mitt fina 10mm vinkeljärn visade sig inte vara 100% i vinkel !
Det fick bli manuell hantering av den tills den var riktig.
Löjligt mycket jobb för nåt som hade tagit 3min i fräsen... ^^
Riggade lite aluminiumbitar för att kunna justera den i en ledd i taget.
När jag hade fått ut måttet på var muttern skulle sitta, skulle de 6st M5 hålen borras och gängas.
Återigen ett rent förjävligt besvärligt moment, men det funkade bra med lite tålamod....
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Sv: Projekt "Milling Madness"

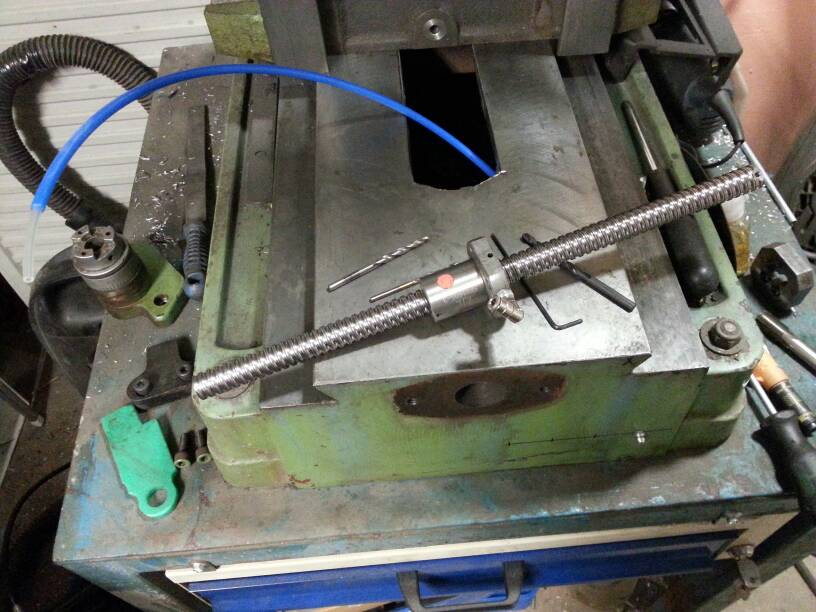

När detta var gjort kunde jag dra fast alltihop och rotera kulskruven för att se att det inte spände i den i nylonplattan.
Det gjorde det ju såklart !
Isär med skiten igen, gå på med filen igen !
Fick upprepa detta 2ggr och sen var jag nöjd. Kulskruven gick lätt och fint och stretade inte emot nämnvärt.

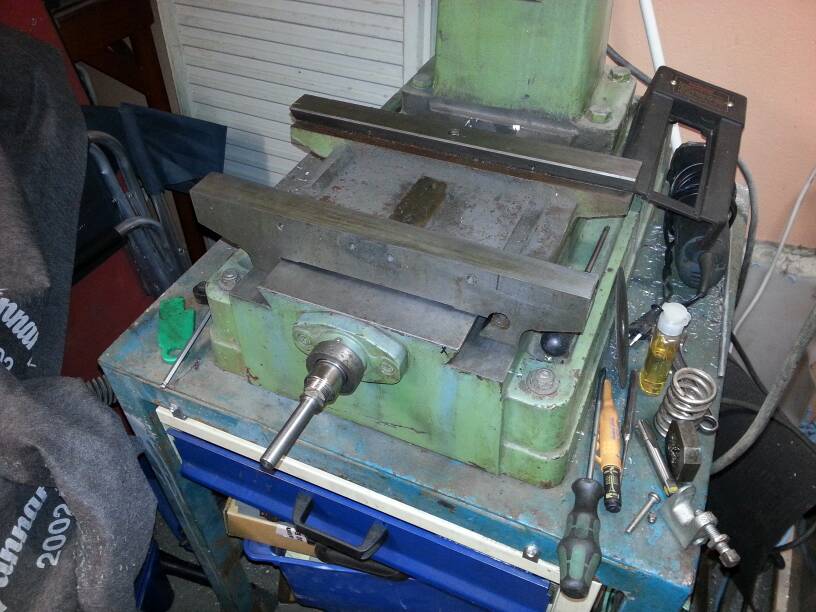

Provmonterade delarna och det känns riktigt bra än så länge !
Det gjorde det ju såklart !
Isär med skiten igen, gå på med filen igen !
Fick upprepa detta 2ggr och sen var jag nöjd. Kulskruven gick lätt och fint och stretade inte emot nämnvärt.
Provmonterade delarna och det känns riktigt bra än så länge !
- Rallyfinnen
- Posts: 4003
- Joined: 01 Nov 2009, 22:45
- Location: Sollebrunn
Re: Projekt "Milling Madness"
Bra kämpat!
Se till att få den klar nu så jag kan börja ge dig lite dumma förslag på projekt
Se till att få den klar nu så jag kan börja ge dig lite dumma förslag på projekt
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Projekt "Milling Madness"
Hehehe.....ja det ska bli intressant att se om jag reder ut programeringen och handhavandet sen.....Rallyfinnen wrote:Bra kämpat!
Se till att få den klar nu så jag kan börja ge dig lite dumma förslag på projekt
Men jag gissar vilt att jag har kommit ungefär 20% av byggandet hittills.
När X-axeln är klar är det kanske 30%
Sen kan jag börja använda fräsen igen för att tillverka resten av delarna till motorfästen och Z-prylarna....
- Ny spindelmotor ska monteras + frekvensomformare
Stegmotorer
Tandremmar + Tandremhjul
Kulskena och linjärlager
Parallellstolpe
Styrkort och strömkälla till stegmotordriften ska monteras i låda
Stativ till TFT-skärm och tangentbord
mm.mm.....
Hade en komplett slid liggande som skulle kunna hålla en ny överdel.
Det fina med den, är att den har ett roterbart huvud, vilket skulle kunna innebära att man kan tilta fräshuvudet.....
Jag har använt enbart underdelen som rundmatningsbord hittills, men det är stabilt nog att hålla en ny spindel.
Givetvis skulle den då vara ISO40 eller ISO50.
-
- Posts: 2067
- Joined: 01 May 2010, 11:29
- Phone Number: 0768033556
- Location: Söder om Sthlm på vischan
Re: Projekt "Milling Madness"
Låter ju som ett kanonupplägg med den andra sliden
Det blir nog inte så lätt att handfräsa nu när du satt kulskruvar... dels har du väl 5mm per varv och sen har de ju inte någon bra självlåsning så bordet kan driva iväg om man inte håller i ratten.. Men säker t lättare än fil och handborrmaskin iofs
Det blir nog inte så lätt att handfräsa nu när du satt kulskruvar... dels har du väl 5mm per varv och sen har de ju inte någon bra självlåsning så bordet kan driva iväg om man inte håller i ratten.. Men säker t lättare än fil och handborrmaskin iofs
// Per slipsåkare som ibland fuskar i offroadträsket.
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Sv: Projekt "Milling Madness"
Ja det blir ju lite knepigare när det går både fort och lätt, men jag kan ju i princip låsa en rörelse helt med ställskruvarna på slidarna.....wrep wrote:Låter ju som ett kanonupplägg med den andra sliden
Det blir nog inte så lätt att handfräsa nu när du satt kulskruvar... dels har du väl 5mm per varv och sen har de ju inte någon bra självlåsning så bordet kan driva iväg om man inte håller i ratten.. Men säker t lättare än fil och handborrmaskin iofs
Det är ett angenämt problem när jag kommit så långt
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Sv: Projekt "Milling Madness"
Pillar lite med smörjningen av kulmuttrarna och sliden idag.....
Nån som vet vad det ska vara för smörjmedel till kulmutter resp. sliden ?
Antar att någon typ av fett till muttern och gejderolja till sliden ?
Men vad ska det vara, och var köper man detta ?
Nån som vet vad det ska vara för smörjmedel till kulmutter resp. sliden ?
Antar att någon typ av fett till muttern och gejderolja till sliden ?
Men vad ska det vara, och var köper man detta ?
-
- Posts: 2067
- Joined: 01 May 2010, 11:29
- Phone Number: 0768033556
- Location: Söder om Sthlm på vischan
Re: Projekt "Milling Madness"
På polarens maskin är det samma olja till både sliderna och skruvarna.Den har en sån automatisk smörjpump. Jag tror inte det skall vara fett till skruvarna.
// Per slipsåkare som ibland fuskar i offroadträsket.
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Sv: Projekt "Milling Madness"
Har mest fjantat runt i verkstaden och funderat.....mäter lite.....funderar lite....
Nu var det dags att ta tjuren vid hornen.
Med uttrycket "Fläk dig ! -Jag vill umgås !" flippade jag upp fräsbordet på arbetsbänken och våldförde mig på det med brutal och hänsynslös mätning.
Fick då svaret på varför den varit lite trög att manövrera i ändlägena då skruven skiljde sig 3,2mm i höjd mellan höger och vänster sida. Dessutom "skrevar" X-rörelsen 0,55mm från fullt höger till fullt vänster (500mm), vilket innebär att fanskapet fräser ett parallellogram eller en romb när man kör en axel i taget.....
Finns det någon kompensering för detta i Mach3 ?
Annars är jag rädd att projektet stannar här......
Nu var det dags att ta tjuren vid hornen.
Med uttrycket "Fläk dig ! -Jag vill umgås !" flippade jag upp fräsbordet på arbetsbänken och våldförde mig på det med brutal och hänsynslös mätning.
Fick då svaret på varför den varit lite trög att manövrera i ändlägena då skruven skiljde sig 3,2mm i höjd mellan höger och vänster sida. Dessutom "skrevar" X-rörelsen 0,55mm från fullt höger till fullt vänster (500mm), vilket innebär att fanskapet fräser ett parallellogram eller en romb när man kör en axel i taget.....
Finns det någon kompensering för detta i Mach3 ?
Annars är jag rädd att projektet stannar här......
- Dave
- Site Admin
- Posts: 11652
- Joined: 11 Feb 2010, 21:10
- Phone Number: 0706318394
- Location: Falköping
Re: Projekt "Milling Madness"
Nu släpper jag detta för iår.....men med en sista mätning jag gjorde insåg jag att det kanske inte är bordet som skrevar, utan det kan helt enkelt vara bearbetat fel från början.....
Alltså vet jag inget om detta förrän jag monterat ihop hela bordet och är klar.
Alltså vet jag inget om detta förrän jag monterat ihop hela bordet och är klar.
